در سیستم های تهویه، تهویه مطبوع، تبرید، تصفیه هوا و سیستم های خنک کننده تجهیزات، فن های سانتریفیوژ به طور گسترده ای برای غلبه بر مقاومت ایجاد شده توسط فیلترها، مبدل های حرارتی، کانال های هوا و سازه های کابینت استفاده می شوند. در مقایسه با فن های محوری،فن های گریز از مرکزبیشتر در کاربردهایی استفاده می شوند که به سطح معینی از فشار استاتیک نیاز دارند. با این حال، حتی در دسته فن های سانتریفیوژ، طرح های مختلف تیغه ها می تواند منجر به تفاوت در سازماندهی جریان هوا، روش های نصب و شرایط کاری مناسب شود.
طرحهای رایج پروانه گریز از مرکز عمدتاً شامل انواع منحنی جلو-منحنی و عقب-میشود. آنها صرفاً این نیستند که کدام یک بهتر است. در عوض، آنها دو راه حل متفاوت برای ساختار تجهیزات مختلف و شرایط مقاومت سیستم هستند. هنگام انتخاب فن، جریان هوا، فشار استاتیک، فضای موجود، نیازهای نویز، ساعات کار و روشهای کنترل باید با هم در نظر گرفته شوند.
1. با ساختار تیغه شروع کنید

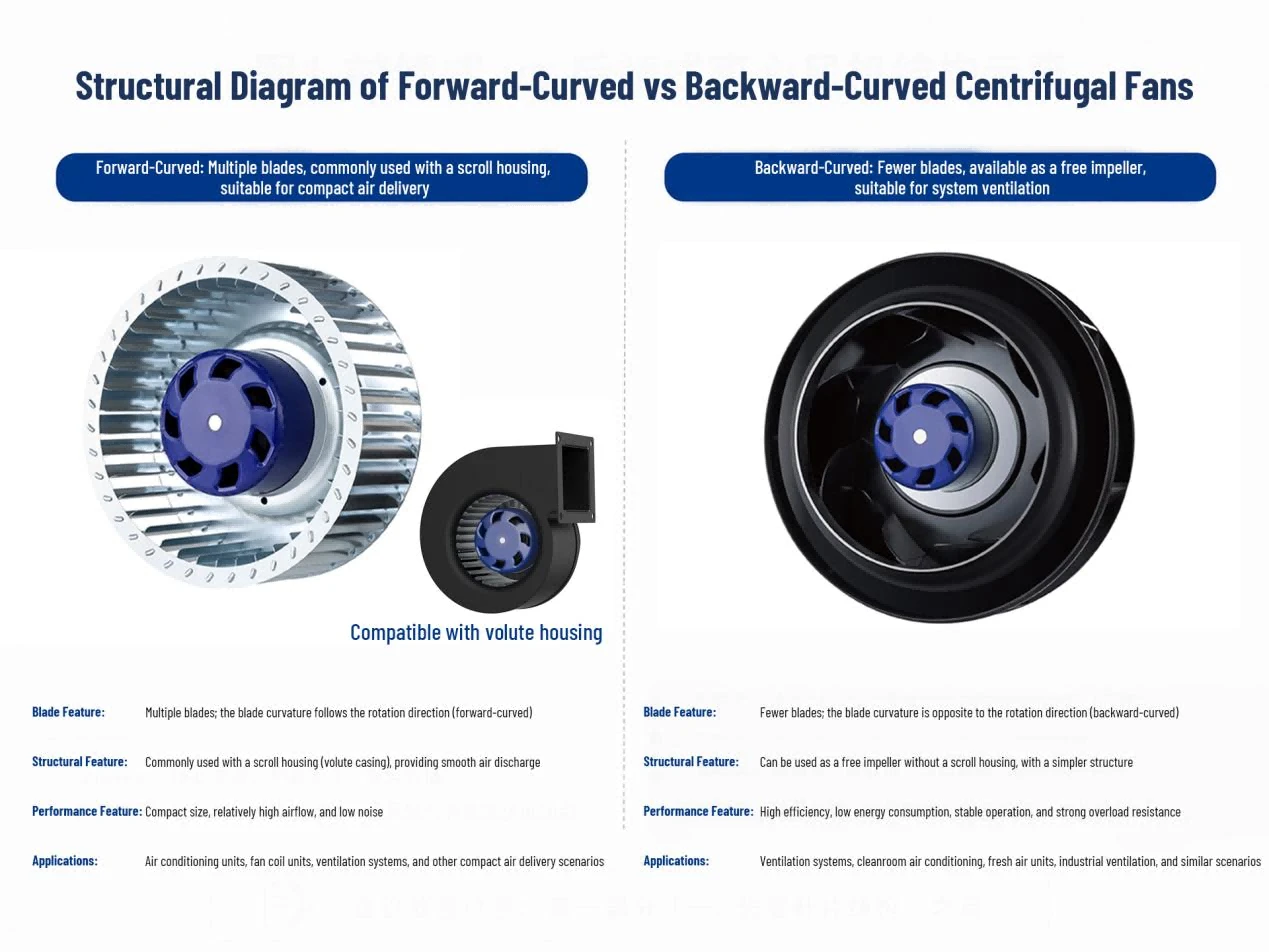

پرههای یک فن گریز از مرکز منحنی جلو-معمولاً در همان جهت چرخش پروانه منحنی میشوند. این نوع فن معمولاً از ساختار چند-پره ای استفاده می کند و اغلب با یک محفظه اسکرول ترکیب می شود. هوا از مرکز پروانه وارد می شود، توسط تیغه ها هدایت می شود و سپس به صورت محیطی تخلیه می شود. محفظه اسکرول به سازماندهی و هدایت جریان هوا کمک می کند.
در یک فن گریز از مرکز منحنی عقب-، پرهها در جهت مخالف چرخش پروانه منحنی میشوند. در مقایسه با پروانههای منحنی جلو-، پروانههای خمیده به عقب معمولاً تیغههای کمتری دارند و نمایه تیغه بیشتر بر رفتار جریان هوا تمرکز میکند. این نوع را می توان با محفظه اسکرول استفاده کرد، اما معمولاً به عنوان یک پروانه آزاد بدون محفظه اسکرول نیز دیده می شود. هوا به صورت محوری وارد پروانه می شود و به صورت شعاعی تخلیه می شود و آن را برای نصب در داخل واحدهای انتقال هوا، واحدهای هوای تازه، تجهیزات فیلتراسیون و سایر سیستم های کابینت{6}} مناسب می کند.
به زبان ساده،طرفداران منحنی جلو-بیشتر به سمت انتقال هوا فشرده هستند، در حالی که فنهای خمیده عقب برای تهویه سیستم مناسبتر هستند. تنها پس از اینکه مسیر جریان هوا و شرایط مقاومت تجهیزات به وضوح درک شد، می توان راه حل های موتور، کنترل و نصب را به درستی مطابقت داد.
2. فن های گریز از مرکز منحنی جلو کجا مناسب هستند؟

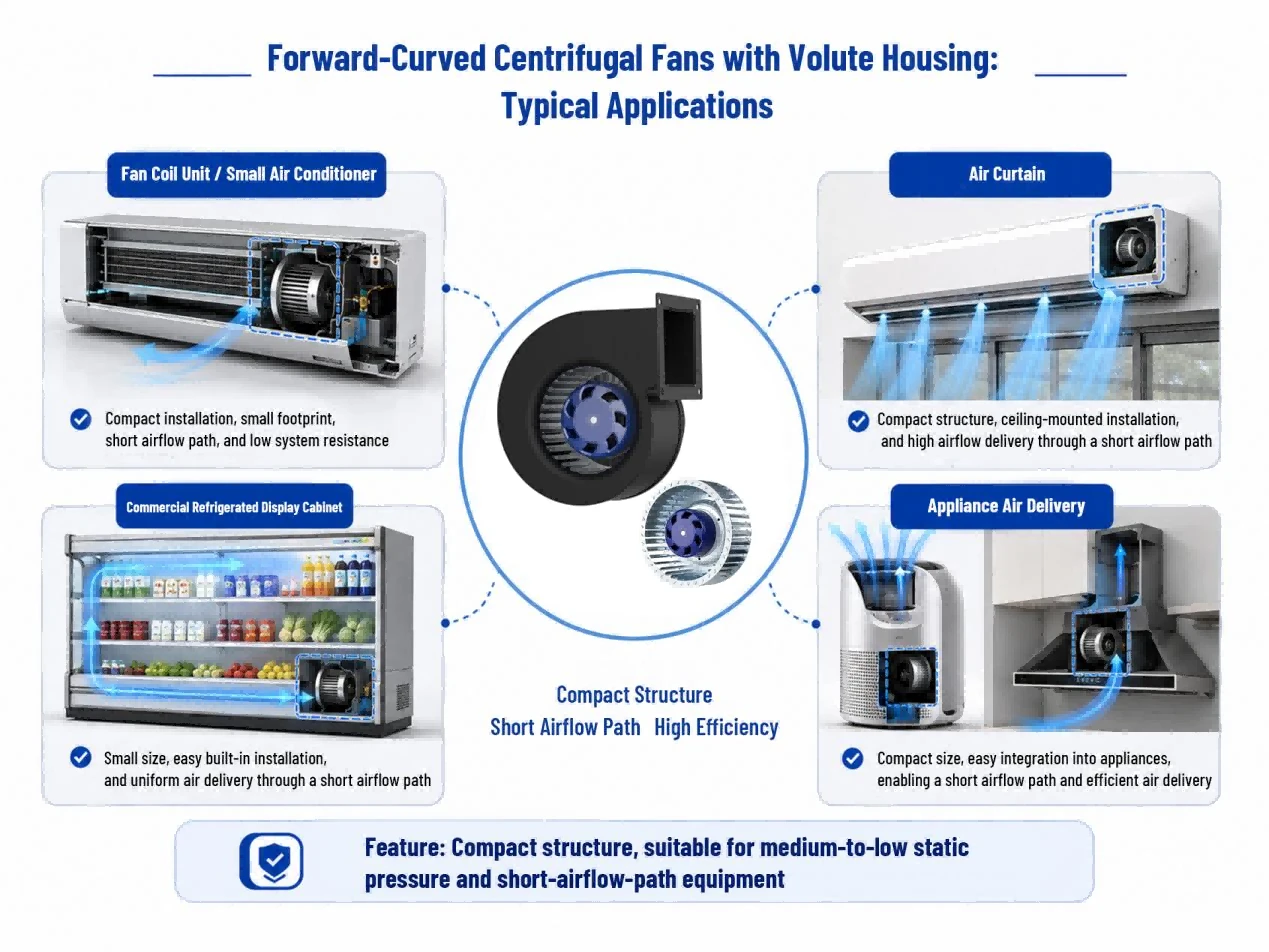

فنهای گریز از مرکز منحنی جلو-با ساختار فشرده و خروجی جریان هوا نسبتاً متمرکز مشخص میشوند. آنها برای تجهیزاتی با فضای نصب محدود، مسیرهای جریان هوا کوتاه و مقاومت نسبتا کم سیستم مناسب هستند. کاربردهای معمولی شامل واحدهای فن کویل، تجهیزات تهویه مطبوع کوچک، پرده های هوا، کابینت های نمایش یخچال تجاری، تحویل هوای دستگاه و دستگاه های تهویه محلی است.
از آنجایی که فنهای منحنی جلو-معمولاً همراه با محفظه اسکرول استفاده میشوند، ساختار کلی بالغ و برای استانداردسازی سازندگان تجهیزات راحت است. تحت شرایط عملیاتی مناسب، آنها میتوانند الزامات انتقال هوا را در برنامههای کاربردی فشار استاتیکی متوسط-تا-کم برآورده کنند.
باید توجه داشت که فنهای منحنی جلو-به نقطه عملکرد نسبتاً حساس هستند. هنگامی که مقاومت فیلتر افزایش مییابد، طول کانال طولانیتر میشود یا تخلیه هوا مسدود میشود، فن ممکن است از شرایط طراحی اولیه خود منحرف شود که میتواند بر نویز و مصرف انرژی تأثیر بگذارد. بنابراین، در سیستمهایی با چند مرحله فیلتراسیون، کانالهای پیچیده، یا عملکرد مداوم طولانی مدت، جریان هوا، فشار استاتیک و حاشیههای عملیاتی باید به دقت محاسبه شوند.
3. فنهای گریز از مرکز منحنی عقب کجا- مناسب هستند؟
فن های گریز از مرکز منحنی عقب-برای تجهیزاتی با مقاومت سیستم بالاتر، ساعات کار طولانی تر و نیازهای بالاتر برای مدیریت نویز و انرژی مناسب ترند. کاربردهای معمولی شامل واحدهای هوای تازه، واحدهای جابجایی هوا، تجهیزات تصفیه هوا، سیستم های گردش اتاق تمیز، خنک کننده مرکز داده، تهویه آزمایشگاهی و خنک کننده تجهیزات صنعتی است.
پروانههای خمیده به عقب معمولاً ویژگیهای عملیاتی نسبتاً پایداری را در طیف وسیعتری از شرایط ارائه میکنند. آنها برای طراحی یکپارچه با کابینت ها، فیلترها، مبدل های حرارتی و صدا خفه کن ها مناسب هستند. هنگامی که به عنوان یک پروانه آزاد استفاده می شود، فن لزوماً به یک محفظه اسکرول سنتی متکی نیست و فضای بیشتری را برای چیدمان تجهیزات باقی می گذارد و طراحی تجهیزات مدولار را آسان تر می کند.
برای تجهیزاتی که برای مدت طولانی کار می کنند، انتخاب فن نباید تنها بر اساس هزینه خرید باشد. راندمان موتور، روش کنترل سرعت، راحتی تعمیر و نگهداری و سازگاری سیستم، همگی بر هزینههای طولانی مدت استفاده تأثیر میگذارند. در این برنامهها، فنهای منحنی معکوس معمولاً برای استراتژیهای کنترل حجم هوای متغیر و تقاضا{4}} مناسبتر هستند.
4. پس از انتخاب نوع پروانه، موتور و روش کنترل را در نظر بگیرید
طرحهای منحنی جلو-منحنی و عقب- به تطابق سازماندهی جریان هوا و مقاومت سیستم میپردازند. از طرف دیگر راه حل های EC و AC به کنترل عملیات، تنظیم سرعت و یکپارچه سازی سیستم مربوط می شوند. در انتخاب واقعی، نوع پروانه معمولاً باید ابتدا بر اساس مسیر جریان هوا، الزامات فشار استاتیک و فضای نصب موجود تعیین شود. سپس راه حل موتور را می توان با توجه به ساعات کار، الزامات کنترل و بودجه پروژه انتخاب کرد.
فن های سانتریفیوژ AC ساختاری بالغ دارند و برای تجهیزاتی با شرایط عملیاتی نسبتاً پایدار و الزامات کنترل ساده مناسب هستند. فن های گریز از مرکز EC عملکردهای موتور، درایو و کنترل سرعت را یکپارچه می کنند و آنها را برای سیستم هایی که نیاز به تنظیم سرعت، کنترل اتصال یا تحویل هوا بر اساس تقاضا دارند، مناسب می کنند.
برای واحدهای هوای تازه، تجهیزات تصفیه هوا،خنک کننده مرکز داده، تجهیزات زنجیره سرد و سایر برنامه های کاربردی با ساعات کار طولانی، راه حل های EC می توانند به بهبود قابلیت تنظیم سیستم کمک کنند. آنها همچنین ادغام با فشار، دما، کیفیت هوا و سایر سیگنال های کنترلی را آسان تر می کنند. در طول انتخاب، رابط کنترل، محدوده سرعت، فضای نصب، محیط کار، و منطق کنترل کلی تجهیزات باید تایید شود.
5. پنج فاکتور کلیدی در انتخاب فن سانتریفیوژ
ابتدا مقاومت سیستم را در نظر بگیرید.
برای مسیرهای کوتاه جریان هوا و تجهیزات{0}}مقاومت متوسط تا-کم، میتوان فنهای منحنی جلو- را در نظر گرفت. برای سیستمهایی که فیلترها، مبدلهای حرارتی، خفهکنندهها، و کانالهای طولانیتر دارند، فنهای منحنی عقب-باید به دقت ارزیابی شوند.
دوم، فضای نصب را در نظر بگیرید.
فنهای منحنی جلو-اغلب در ساختارهای اسکرول یکپارچه استفاده میشوند و برای طرحبندی کانالهای ثابت مناسب هستند. پروانههای آزاد منحنی رو به عقب برای تجهیزات کابینتی- مناسبتر هستند و انعطافپذیری بیشتری در چیدمان ارائه میدهند.
سوم، ساعات کار را در نظر بگیرید.
برای عملیات متناوب یا معمولی، هر دو ساختار و هزینه را می توان متعادل کرد. برای کارکرد طولانی مدت، مصرف انرژی، سر و صدا و شرایط نگهداری باید با دقت بیشتری ارزیابی شوند.
چهارم، الزامات نویز را در نظر بگیرید.
صدای فن فقط از موتور و پروانه نمی آید. همچنین ارتباط نزدیکی با شرایط ورودی و خروجی دارد. جریان هوای ورودی ناهموار، تخلیه مسدود شده و خم شدن مجرای تیز همگی ممکن است بر عملکرد کلی نویز تجهیزات تأثیر بگذارند.
پنجم، الزامات کنترل را در نظر بگیرید.
اگر سیستم به کنترل سرعت، اتصال، نظارت، یا تحویل هوا بر اساس تقاضا نیاز دارد، میتوان راهحل EC را ارزیابی کرد. در عین حال، رابط کنترل باید برای اطمینان از سازگاری با سیستم کامل تجهیزات بررسی شود.
6. رویکرد انتخاب فن گریز از مرکز بلوبرگ
خط تولید Blauberg Motoren شامل-پنکههای گریز از مرکز منحنی جلو، فنهای گریز از مرکز منحنی عقب-، موتورهای EC/AC و طیف وسیعی از اجزای تهویه میشود و راهحلهای مربوطه را برای ساختارهای تجهیزات مختلف ارائه میدهد. برای تجهیزات با فضای فشرده و مسیرهای جریان هوا کوتاه، فنهای گریز از مرکز منحنی جلو قابل ارزیابی هستند. برای سیستمهایی با مقاومت بالاتر، ساعات کار طولانیتر و الزامات کنترل سرعت، میتوان فنهای گریز از مرکز منحنی EC معکوس را در نظر گرفت.
کلید انتخاب فن سانتریفیوژ مقایسه یک نوع پروانه به صورت مجزا نیست، بلکه مطابقت با پروانه، موتور، مجرای هوا، فیلتر و سیستم کنترل به طور کلی است. تنها با بازگشت به شرایط عملیاتی واقعی، فن می تواند در محدوده کاری مناسب کار کند.
نتیجه گیری
فن های گریز از مرکز منحنی جلو-منحنی و عقب-هر کدام مرزهای کاربردی خود را دارند. فن های منحنی رو به جلو برای سازه های فشرده و هوارسانی با مقاومت متوسط- تا-مناسب هستند. فنهای منحنی عقب-برای تجهیزاتی با مقاومت سیستم بالاتر، ساعات کار طولانیتر و نیازهای کنترل بیشتر مناسب هستند. در انتخاب مهندسی، جریان هوا، فشار استاتیک، نویز، فضا، روش کنترل و شرایط نگهداری باید با هم در نظر گرفته شوند، نه اینکه بر یک پارامتر تکیه کنند. یک فن سانتریفیوژ مناسب بیشتر از تامین جریان هوای مورد نیاز است. همچنین باید با ساختار کلی تجهیزات و شرایط عملکرد سیستم مطابقت داشته باشد. برای سازندگان تجهیزات و پروژههای مهندسی، انتخاب نوع تیغه و راهحل موتور مناسب به سیستم تهویه کمک میکند تا پایدارتر، کنترلتر و مطابق با الزامات عملیاتی بلندمدت باشد.
