چگونه فن های سانتریفیوژ صنعتی را برای سیستم های OEM کارآمد انتخاب می کنید؟
راهنمای عملی انواع فن، اندازه، کارایی، نویز و الزامات کاربرد.
صنعتی را انتخاب کنیدفن های گریز از مرکزبا تطبیق جریان هوا و فشار مورد نیاز با منحنی فن مستند، سپس بررسی منبع برق، فضای نصب، کنترل‌ها و شرایط عملیاتی. قدرت ورودی و صدا را در یک نقطه کار مقایسه کنید. قبل از عرضه یک مدل برای تولید، مجموعه کامل تجهیزات را اعتبارسنجی کنید.
یک کاتالوگ می تواند یک فن امیدوارکننده را شناسایی کند، اما تجهیزات اطراف آن تعیین می کند که آیا این انتخاب کارآمد است یا خیر. فیلترها بار می شوند، سیم پیچ ها در برابر جریان هوا مقاومت می کنند، فاصله ورودی تغییر می کند و دستورات کنترل در طول روز متفاوت است. برای یک مهندس OEM یا تیم تدارکات، سوال مفید این است که چگونه می توان یک فن را انتخاب کرد که عملکرد مورد نیاز را در سراسر محدوده عملیاتی مورد نظر ارائه دهد.
این راهنما طراحی فن گریز از مرکز را با تصمیمات مورد نیاز برای تجهیزات HVAC، واحدهای انتقال هوا،خنک کننده مرکز دادهو تهویه ماشین آلات همچنین توضیح می‌دهد که جستجو برای یک فن داخلی، یک واحد اگزوز سقف یا یک محرک هوای بازسازی، نیاز خرید متفاوتی را توصیف می‌کند.

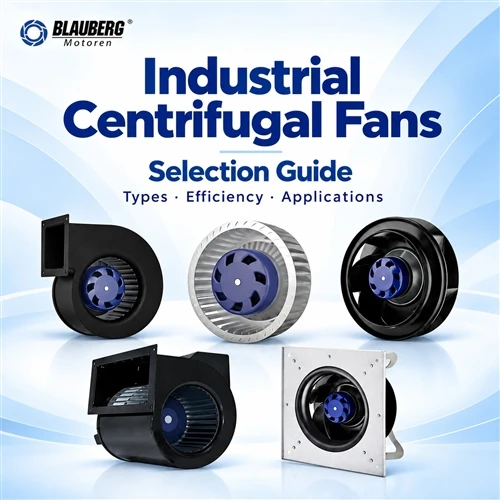

پنج پیکربندی محصول گریز از مرکز Blauberg، که از چپ به راست به ترتیب مشابه مقایسه زیر مرتب شده اند. بر اساس آثار هنری محصول- ارائه شده توسط شرکت؛ این نمای کلی رتبه‌بندی عملکردی- خاصی را به مدل اختصاص نمی‌دهد.محصولات فن سانتریفیوژ را کاوش کنید ↗
انواع مختلف فن های گریز از مرکز در اینجا نشان داده شده است؟
تصویر پنج پیکربندی محصول Blauberg را نشان می‌دهد: دمنده‌های گریز از مرکز تک ورودی، فن‌های گریز از مرکز منحنی جلو-، فن‌های گریز از مرکز منحنی عقب، دمنده‌های گریز از مرکز دو ورودی-و فن‌های پلاگین. همه هوا را از طریق یک پروانه گریز از مرکز چرخان حرکت می دهند، اما نام آنها ویژگی های متفاوتی را توصیف می کند. درک این ویژگی‌ها به یک OEM کمک می‌کند قبل از بررسی منحنی‌های مدل جداگانه، اجزای مناسب را مقایسه کند.
ورودی یک-و دو ورودی-ترتیب مصرف را شرح دهید.جلو-منحنی و عقب-منحنیانحنای تیغه را نسبت به چرخش توصیف کنید.فن دوشاخهیک پیکربندی نصب را شرح می دهد. این توصیفات می توانند همپوشانی داشته باشند. برای مثال، یک فن دوشاخه می‌تواند یک پروانه خمیده- عقب و یک موتور EC داشته باشد. این پنج محصول خانواده‌های کاتالوگ مفید را به‌جای پنج طرح تیغه‌ای متقابل منحصر به فرد یا هر نوع فن گریز از مرکز موجود نشان می‌دهند.
01 · دمنده های گریز از مرکز تک ورودی-
یک دمنده گریز از مرکز یک ورودی- هوا را از یک طرف پروانه وارد می کند. محفظه اسکرول تصویر شده تخلیه شعاعی را جمع آوری کرده و به سمت یک اتصال خروجی هدایت می کند. برای کابینت OEM یا مجموعه تهویه، فاصله ورودی، جهت تخلیه و هندسه اتصال را بررسی کنید. ترکیب کامل چرخ-و-محفظه را از منحنی مستند آن انتخاب کنید. رتبه پروانه لخت دمنده مونتاژ شده را توصیف نمی کند.
02 · فن های گریز از مرکز منحنی جلو-
یک فن گریز از مرکز منحنی جلو- دارای پره هایی است که در جهت چرخش خم می شوند. تصویر مجموعه پروانه و موتور را نشان می دهد که پره های نزدیک به هم را قابل مشاهده می کند. هنگام ادغام این پیکربندی، هندسه محفظه و محدوده عملیاتی مورد نظر اهمیت دارد. قدرت ورودی و بار موتور را با تغییر مقاومت سیستم بررسی کنید، به خصوص هنگام مقایسه فیلترهای تمیز و بارگذاری شده. ظاهر به تنهایی نمی تواند جریان هوا، فشار یا عملکرد صوتی آن را تعیین کند.
03 · فن های گریز از مرکز منحنی عقب-
یک فن گریز از مرکز منحنی عقب- دارای پره هایی است که از جهت چرخش منحنی می شوند. در تجهیزات HVAC، تهویه فیلتر شده و خنک کننده ماشین آلات، مدل های کاندید را در نقطه کار مورد نیاز مقایسه کنید. منحنی فن، توان ورودی و محدوده عملکرد مجاز را با هم مرور کنید. چرخ سیاه نشان داده شده یک پیکربندی را مشخص می کند. رنگ و ظاهر تیغه آن رتبه بندی کارایی یا مناسب بودن برای یک محیط خاص را ثابت نمی کند.
04 · دمنده های گریز از مرکز دو ورودی-
یک دمنده گریز از مرکز دو ورودی-که دمنده گریز از مرکز دو ورودی- نیز نامیده می‌شود، هوا را از هر دو طرف مجموعه پروانه می‌پذیرد. برای هر دو مسیر ورودی فضا بگذارید و بررسی کنید که آیا پانل‌ها، فیلترها یا سیم‌کشی‌های مجاور مانع هر دو طرف هستند یا خیر. از منحنی برای واحد مونتاژ شده واقعی استفاده کنید. دو ورودی دوبرابر جریان هوای یک مدل ورودی را ایجاد نمی‌کند: ابعاد چرخ، سرعت، محفظه و فشار کاری نیز بر نتیجه تأثیر می‌گذارد.
05 · فن های دوشاخه
یک فن پلاگین در محفظه تجهیزات یا پلنوم ادغام می شود، معمولاً بدون محفظه اسکرول جداگانه. صفحه نصب مربعی تصویر و ترتیب پشتیبانی، رابط مکانیکی را نشان می دهد. برای واحدهای جابجایی هوا و تجهیزات CRAC، فاصله ورودی، هندسه پلنوم، دسترسی حذف و کنترل‌ها را بررسی کنید. در جایی که یک فن دوشاخه EC انتخاب شده است، رابط های تأمین و کنترل آن را از مستندات مدل دقیق تأیید کنید. اصطلاح "فن دوشاخه" به تنهایی فناوری موتور را مشخص نمی کند.
| پیکربندی | سوال مقایسه مفید | چه چیزی را تأیید کنید |
|---|---|---|
| 01 · دمنده گریز از مرکز تک ورودی- | آیا هوا می تواند از طریق خروجی مورد نظر به ورودی برسد و خارج شود؟ | فاصله ورودی یک طرفه، جهت خروجی و منحنی کامل دمنده. |
| 02 · فن گریز از مرکز منحنی جلو- | آیا ترکیب پروانه-و-محفظه کامل محدوده عملیاتی را برآورده می‌کند؟ | هندسه محفظه، توان ورودی و بارگذاری موتور با تغییر مقاومت. |
| 03 · فن گریز از مرکز منحنی عقب- | آیا جریان هوا و فشار مورد نیاز را با توان ورودی مناسب تامین می کند؟ | کارایی نقطه-، هندسه ورودی و محدوده عملیاتی مجاز. |
| 04 · دمنده گریز از مرکز دو ورودی- | آیا هر دو مسیر ورودی در داخل کابینت موجود است؟ | پاکسازی دو طرف، موانع و عملکرد واحد مونتاژ شده. |
| 05 · فن دوشاخه | آیا پلنوم تجهیزات و چیدمان نصب می تواند از این وظیفه پشتیبانی کند؟ | طرح‌بندی Plenum، تناسب مکانیکی، دسترسی به سرویس و کنترل‌های خاص مدل-. |
دمنده‌های سانتریفیوژ تک ورودی، فن‌های گریز از مرکز جلو، فن‌های گریز از مرکز به عقب، دمنده‌های گریز از مرکز دو ورودی-و فن‌های پلاگین EC Blauberg را کاوش کنید. از این خانواده‌ها برای فهرست کوتاه محصولات استفاده کنید، سپس انتخاب فن سانتریفیوژ را با استفاده از جریان هوا، فشار، الکتریکی و الزامات نصب کامل کنید.
کدام مدل های فن سانتریفیوژ را باید بررسی کنید؟
توضیحات محصول ازکاتالوگ فن های گریز از مرکز Blauberg. قبل از انتشار، مدل انتخاب شده را در نقطه عملیاتی خود تأیید کنید.
چه اطلاعاتی انتخاب فن سانتریفیوژ را قابل اعتماد می کند؟
با یک نیاز عملیاتی که تیم تجهیزات می تواند تأیید کند، شروع کنید. جریان هوا را بر حسب m³/h یا CFM و فشار را بر حسب Pa یا اینچ گیج آب مشخص کنید. بیان کنید که فشار مورد نیاز استاتیک است یا فشار کل، و مشخص کنید که در کجا اعمال می شود. یک مقدار فشار بدون مرز مشخص می‌تواند منجر به مقایسه منحنی‌های کاتالوگ شود.
مسیر واقعی هوا را شامل شود: توری ورودی، فیلتر، مبدل حرارتی، صدا خفه کن، انتقال کانال، دمپرها و تخلیه. هنگامی که این شرایط بر روی وظیفه تأثیر می گذارد، هم-فیلتر و هم شرایط پایان{2}}{3}} سرویس را ثبت کنید. برای عملکرد متغیر، به جای انتخاب حدود یک شرط استثنایی، نقطه نرمال، حداقل نقطه و حداکثر نقطه مورد نیاز را تعریف کنید.
سپس دمای هوا، ارتفاع یا چگالی طراحی، قرار گرفتن در معرض رطوبت، آلودگی و جهت نصب را ثبت کنید. ولتاژ، فاز و فرکانس موجود را اضافه کنید. برای یک فن سانتریفیوژ EC، ورودی کنترل و بازخورد مورد نیاز را مشخص کنید، از جمله اینکه در صورت قطع ارتباط چه اتفاقی می‌افتد. این جزئیات به RFQ اولیه تعلق دارند زیرا می توانند مدل های قابل قبول را حذف کنند.
در نهایت، پوشش فضایی و الزامات خدمات را تعریف کنید. شامل دسترسی ورودی، نقاط نصب، مسیریابی کابل، فاصله حذف و جرم مجاز است. بازرسی یا تعویض پنکه ای که در داخل کابینت قرار می گیرد ممکن است هنوز غیرممکن باشد. دسترسی تعمیر و نگهداری را به عنوان بخشی از انتخاب فن گریز از مرکز به جای تنظیم دیرهنگام نصب تلقی کنید.
چگونه به اندازه فن سانتریفیوژ نزدیک می شوید؟
اندازه گیری فن گریز از مرکز از تقاطع منحنی فن و منحنی مقاومت سیستم شروع می شود. حداکثر جریان هوا و حداکثر فشار معمولاً انتهای مختلف یک پاکت عملکرد هستند. ترکیب آنها در یک نقطه وظیفه مفروض، مشخصاتی را تولید می کند که ممکن است فن هرگز ارائه نکند.
به عنوان یک نیاز توضیحی، یک مجموعه OEM را در نظر بگیرید که به 3000 m³/h در 500 Pa نیاز دارد. قبل از محاسبه توان هوا، جریان هوا را به 0.833 m³/s تبدیل کنید. در آن مبنای فشار تعریف شده، جریان هوا ضرب در فشار تقریباً 417 وات توان هوا می دهد. اگر بازده کلی فرض شده بر همین اساس 60% باشد، ورودی الکتریکی مربوطه تقریباً 694 وات است.
3,000 ÷ 3,600 = 0.833 m³/s
توان هوا=0.833 × 500 ≈ 417 وات
ورودی الکتریکی=417 ÷ 0.60 ≈ 694 W
این محاسبه کمک می‌کند تا بررسی شود که آیا برآورد توان ورودی قابل قبول است یا خیر، اما نمی‌تواند قطر پروانه را انتخاب کند یا مناسب بودن موتور را تعیین کند. یک منحنی مدل در سرعت و شرایط هوای مربوطه بدست آورید. منحنی توان و منطقه عملیاتی مجاز سازنده را بررسی کنید، سپس بررسی کنید که با تغییر مقاومت چه اتفاقی می‌افتد.
سازنده-گراف عملکرد GK-B400E-EC-05 را منتشر کرد. فشار کل PTدر Pa; جریان هوا Q در متر3/h. مدل و شرایط عملیاتی باید بر اساس مشخصات فعلی تایید شوند.مشاهده منبع و مشخصات فعلی ↗
نمودار GK-B400E-EC-05 بازتولید شده برچسب‌گذاری شده استPT، نشان دهنده فشار کل است. نباید مستقیماً با یک فشار استاتیک-بدون یک تبدیل ثابت و مرز آزمایش مقایسه شود. نمودار نمایش داده شده نیز جایگزین مشخصات کامل نمی شود: قبل از استفاده از آن برای انتخاب، سرعت، چگالی و شرایط نصب را با تامین کننده تایید کنید.
کارایی فن سانتریفیوژ چگونه باید ارزیابی شود؟
مقایسه های مفید بازده فن سانتریفیوژ جریان هوای تحویلی، مبنای فشار و شرایط عملیاتی را ثابت نگه می دارد. یک مقدار بازده موتور به تنهایی تلفات پروانه، کنترل کننده و مسیر هوای نصب شده را توصیف نمی کند. به همین ترتیب، در صورتی که فن هوای کمتری نسبت به نیاز تجهیزات ارسال کند، خوانش وات کمتر به معنای کمی است.
برای تجهیزاتی که زمان قابل توجهی کمتر از حداکثر تقاضا می گذرانند، چندین نقطه عملیاتی و ساعات سالانه آنها را مقایسه کنید. یک تخمین شفاف انرژی، ورودی الکتریکی را به کیلووات ضربدر ساعت در هر نقطه اضافه می کند. بارهای کمکی و مفروضات کنترل را هنگام مقایسه گزینه‌های جایگزین ثابت نگه دارید و از تعرفه برق محلی فقط پس از تکمیل محاسبه انرژی استفاده کنید.
قوانین فن یک بررسی اولیه مفید را برای همان فن در چگالی بدون تغییر و شرایط قابل مقایسه ارائه می دهد: جریان هوا تقریباً با سرعت، فشار با مربع سرعت و قدرت شفت با سرعت مکعب تغییر می کند. در سرعت 80٪، نسبت قدرت شفت ایده آل 0.8³ یا 51.2٪ است. این یک صرفه جویی در برق وعده داده شده نیست. الزامات فشار ثابت، تلفات کنترل و تغییر بازده می تواند نتیجه واقعی را تغییر دهد.
برای یک پروژه فن گریز از مرکز{0}}کارآمد انرژی، داده‌های برق ورودی{1} را در نقاط عملیاتی مهم درخواست کنید. یک فن سانتریفیوژ EC منحنی معکوس-را با محلول موجود با استفاده از همان وظیفه و مرز نصب مقایسه کنید. رامنبع سیستم فن{2}}وزارت انرژی ایالات متحدهپس زمینه ای در مورد بهبود کارایی و کنترل سرعت مبتنی بر سیستم- فراهم می کند.
چرا نصب عملکرد فن سانتریفیوژ را تغییر می دهد؟
زانویی محکم در نزدیکی ورودی، ورودی مسدود شده یا انتقال ناگهانی خروجی می‌تواند جریان ورودی یا خروجی فن را مختل کند. بنابراین مجموعه نصب شده ممکن است جریان هوای کمتری نسبت به آرایش آزمایشگاهی ارائه دهد. AMCA این تلفات را به عنوان اثر سیستم توصیف می کند و در مورد اینکه چگونه شرایط نامطلوب ورودی و خروجی باعث افزایش بار روی فن می شود بحث می کند.
قبل از نهایی کردن طراحی فن گریز از مرکز، نقشه کابینت را مرور کنید. دیوارهای مجاور، ریل های ساختاری، فیلترها و بسته های سیم کشی را بررسی کنید. فاصله های مشخص شده برای مدل انتخابی را حفظ کنید و ترتیب واقعی پلنوم را ارزیابی کنید. هیچ بُعد ترخیص جهانی که متناسب با هر پروانه، محفظه و نصب باشد وجود ندارد.
سازنده-طراحی ابعادی GK-B400E-EC-05 را منتشر کرد، بدون حذف برچسب‌های ابعاد آن. قبل از ادغام، اصلاح نقشه فعلی را بررسی کنید.مشاهده منبع و مشخصات فعلی ↗
یک نقاشی بعدی به سوالات مربوط به نصب و پاکت پاسخ می دهد. فاصله آیرودینامیکی را ایجاد نمی کند یا ثابت نمی کند که تجهیزات به یک هدف صوتی برسند. آزمایش نمونه اولیه باید از ورودی، خروجی تولید، محافظ ها و فیلترها استفاده کند. اگر برای حل مشکل بسته بندی تغییری در چیدمان ایجاد شد، جریان هوا، برق ورودی و صدا را مجدداً بررسی کنید.
برای پیشینه این افکت ها، نگاه کنیدراهنمای اثر سیستم AMCA-. از روش نصب مورد بحث در اینجا پشتیبانی می کند و یک ادعای گواهی برای فن مصور نیست.
کدام کاربردهای فن سانتریفیوژ متناسب با تجهیزات OEM هستند؟
قوی ترین بازی کاربردی با یک مسیر هوایی شناخته شده و یک وظیفه قابل اندازه گیری آغاز می شود. کاتالوگ و صفحات برنامه Blauberg مسیرهایی را به HVAC، تهویه مطبوع، الکترونیک و خنک کننده تجهیزات ارائه می دهد. هر پروژه همچنان به یک مدل-بررسی خاص جریان هوا، فشار، محیط و یکپارچگی الکتریکی نیاز دارد.
واحدهای انتقال هوا و تهویه HVAC
فن های گریز از مرکز برای واحدهای هواساز باید بر مقاومت ترکیبی فیلترها، سیم پیچ ها و کانال های متصل غلبه کنند. برای یک فن برقی EC برای ادغام AHU، فشار مورد نیاز را در مرز واحد تعیین کنید و مشخص کنید که کدام تلفات داخلی شامل می شود. بهسازی دیوار پنکه به فضا، ایزوله، کنترل و برنامه ریزی خدمات نیز نیاز دارد. محفظه های فیلتر تمیز و بارگذاری شده را در مقایسه حفظ کنید.
تجهیزات خنک کننده مرکز داده و CRAC
فن های خنک کننده مرکز داده در یک استراتژی حرارتی و جریان هوا بزرگتر عمل می کنند. عملکرد عادی، کاهش بار و پاسخ مورد نیاز به قطع شدن فن را مشخص کنید. چندین فن به طور موازی به طور خودکار افزونگی ایجاد نمی کنند: فن های باقی مانده، محدوده سرعت موجود و ترتیب کنترل باید از نیاز مورد توافق پشتیبانی کنند. برای طرفداران یونیت CRAC، سیم پیچ، محفظه و مسیر تحویل را قبل از تأیید انتخاب هماهنگ کنید.
تصفیه هوا و تهویه فیلتر شده
یک دمنده گریز از مرکز برای تصفیه هوا باید جریان مورد نیاز را در برابر مقاومت فیلتر انتخاب شده ارائه دهد. معیارهای جایگزینی را تعریف کنید، متغیرهای عملیاتی مربوطه را نظارت کنید و دسترسی برای تمیز کردن را فراهم کنید. برای FFU یا تجهیزات مربوط به آزمایشگاه-، فن تنها یک جزء است. هرگونه نیاز به پاکیزگی، مهار یا عملکرد کلی{4}}واحد نیاز به شواهدی برای مونتاژ کامل دارد.
ماشین آلات و خنک کننده محوطه
یک فن خنک کننده صنعتی ممکن است هوا را از طریق سینک های حرارتی، مبدل های حرارتی یا گذرگاه های کابینت حرکت دهد. قبل از تبدیل نیاز به جریان هوای فن، بار گرمایی، دمای مجاز و بدترین محیط کار را تعیین کنید. گرد و غبار، تراکم و گردش مجدد سزاوار توجه ویژه است. مناسب بودن گازهای خورنده، اتمسفرهای انفجاری یا اگزوزهای فرآیند داغ را از کلمه کلی «صنعتی» استنباط نکنید.
چگونه می توان صدای فن سانتریفیوژ را به طور منصفانه مقایسه کرد؟
صدای فن سانتریفیوژ را در جریان هوا و فشار مورد نیاز با روش نصب و اندازه گیری مشابه مقایسه کنید. قدرت صدا و فشار صدا کمیت های متفاوتی هستند. نتیجه فشار صدا به فاصله، ویژگی های اتاق و موقعیت میکروفون بستگی دارد. یک مقدار dB(A) بدون آن جزئیات برای مقایسه منصفانه کافی نیست.
برای پروژه{0}پنکه گریز از مرکز با صدای کم، مشخص کنید که آیا هدف مربوط به صدای ورودی، صدای خروجی، تشعشعات پوششی یا نویز در فضای اشغال شده است. هنگامی که نویز تونال یا درمان صوتی مهم است، اطلاعات باند فرکانس{2}}را بخواهید. یک فن ساکت تر در تحویل رایگان ممکن است در پشت فیلتر تولید و خروجی ساکت تر نباشد.
قبل از افزایش سرعت برای بازیابی جریان هوای از دست رفته، ترتیب ورودی و تخلیه را بررسی کنید. اختلال جریان، شل شدن پانل‌ها و ارتعاشات{1}}سازه می‌تواند به شکایت کمک کند. پیکربندی، فرمان سرعت و نقطه عملیاتی را در حین تست نویز ثبت کنید تا بتوان تغییر تولید آتی را با نمونه پذیرفته شده مقایسه کرد.
چه زمانی جستجوهای داخلی، سقف{0}}اگزوز و بازسازی به مشخصات متفاوتی نیاز دارند؟
فن های داخلی گریز از مرکزبرای کار در یک مسیر مجرای مونتاژ می شوند. اندازه اتصال کامل واحد، عملکرد نصب شده، نصب و دسترسی به سرویس را بررسی کنید. بلوبرگدسته بندی فن کانالینقطه شروع مفیدی است، اما به جای اینکه فرض کنید هر محصول خطی گریز از مرکز است، فناوری و مدل دقیق پروانه را تأیید کنید.
اگزوز فن های سقفی گریز از مرکزیک مجموعه اگزوز نصب شده روی سقف-را توصیف کنید. مشخصات باید به محفظه، رابط سقف، قرار گرفتن در معرض آب و هوا و ترتیب تخلیه و همچنین جزء فن مربوط باشد. یک پروانه گریز از مرکز یا فن پلاگین به طور خودکار یک محصول اگزوز سقف کامل نیست. قبل از ثبت سفارش، تامین کننده مونتاژ و میزان اگزوز مورد نظر را تأیید کنید.
سوالات در موردمحدودیت‌های-فن‌های گریز از مرکز با آمپر بالا در بازیابی آسیب آبمربوط به یک سیستم متفاوت است جریان الکتریکی به تنهایی جریان هوای سطحی مفید یا عملکرد خشک کردن را ایجاد نمی کند. مقایسه تجهیزات ترمیم به ورودی عملیاتی واقعی، منبع تغذیه موجود، محل قرارگیری و استراتژی حذف رطوبت نیاز دارد. افزایش آمپر جایگزینی برای تایید نتیجه مورد نظر نیست.
به همین ترتیب،محدودیت فن‌های گریز از مرکز با آمپر بالا-در خشک کردن ساختاریرا نمی توان از کاتالوگ اجزای OEM حل کرد. حرکت هوا بخشی از این فرآیند است و یک فن تهویه استاندارد نباید به عنوان یک واحد ترمیم تایید شده بدون شواهد محصول لازم ارائه شود. این تمایزها به خریداران کمک می‌کند تا به جای انتخاب از دسته‌های هواداران نامرتبط، تجهیزات صحیح را درخواست کنند.
یک مکان{0}}جستجوی خاص مانندفن های گریز از مرکز صنعتی نیوجرسییک نیاز خدمات را به مشخصات فنی اضافه می کند. خریداران باید پوشش تحویل، مسئولیت راه اندازی، در دسترس بودن تعویض و پشتیبانی محلی را تأیید کنند. چنین جستجویی نشان نمی‌دهد که یک سازنده دارای دفتر، انبار یا تیم نصب در نیوجرسی است.
چه چیزی در برنامه ریزی تعمیر و نگهداری فن سانتریفیوژ تعلق دارد؟
تعمیر و نگهداری فن سانتریفیوژ با دستورالعمل های مدل انتخاب شده و شرایط مونتاژ کامل آغاز می شود. دسترسی ایمن را فراهم کنید و روش جداسازی تجهیزات را قبل از بازرسی دنبال کنید. مدل فن، پیکربندی الکتریکی و بازبینی کنترل را ضبط کنید تا کار تعویض قطعه ناسازگاری را معرفی نکند.
ورودی، پروانه و مسیر هوای اطراف را از نظر آلودگی یا انسداد با استفاده از روش تعمیر و نگهداری تایید شده بازرسی کنید. یکپارچگی نصب، حفاظ ها، کابل ها و کانکتورها را بررسی کنید. به تغییرات صدا گوش دهید و لرزش، خطاهای مکرر یا کاهش جریان هوا را بررسی کنید. فواصل سرویس باید منعکس کننده ساعات کار و قرار گرفتن در معرض آلودگی باشد به جای یک برنامه زمانی دلخواه که بین برنامه ها کپی می شود.
چیدمان موتور EC ممکن است از تعویض برس جلوگیری کند و یک مجموعه درایو مستقیم- ممکن است از نگهداری تسمه جلوگیری کند، اما فیلترها و مسیرهای هوا همچنان نیاز به توجه دارند. توضیح کلی موتور "رایگان{2}"نگهداری" را به عنوان قولی مبنی بر اینکه کل سیستم تهویه نیازی به بازرسی ندارد تلقی نکنید.
هنگام درخواست توصیه هواداران بلوبرگ چه چیزی را باید ارسال کنید؟
یک برگه وظیفه مختصر و نقشه مونتاژ را همراه با استعلام ارسال کنید. مشخص کنید که آیا به یک جزء فن، یک دمنده با محفظه یا یک واحد تهویه کامل نیاز دارید. این تفاوت بین مقایسه خانواده های فهرست و ارائه یک توصیه مدل مفید را ایجاد می کند.
| ورودی RFQ | شامل شود |
|---|---|
| امتیازات وظیفه | جریان هوا، فشار استاتیک یا کل، واحدها، چگالی و موارد عملیاتی. |
| تامین برق | ولتاژ، فاز، فرکانس و هرگونه محدودیت تامین. |
| یکپارچه سازی | پاکت فضایی، طرح ورودی و خروجی، نصب و فاصله سرویس. |
| کنترل ها | فرمان سرعت، نظارت، الزامات هشدار و پاسخ به خرابی. |
| محیط زیست | دما، رطوبت، تراکم، گرد و غبار و توضیحات هوای منتقل شده-. |
| پذیرش | محدودیت‌های قدرت و آکوستیک، روش اندازه‌گیری و{0}}شرایط آزمایش نمونه. |
به عنوان یک نمونه مستند،صفحه محصول GK-B400E-EC-05یک فن دوشاخه EC 400 میلی متری با منبع تغذیه سه فاز 230 VAC و کنترل سرعت 0-10 VDC یا PWM را فهرست می کند. همچنین بازخورد ارتباطی و سرعت سنج RS485 را فهرست می کند. این جزئیات در مورد آن مدل اعمال می شود. قبل از ادغام، مشخصات فعلی، پروتکل کنترل و سیم کشی را بررسی کنید.
سازنده-مرجع سیم کشی GK-B400E-EC-05 را منتشر کرد. برای نصب از دستورالعمل های الکتریکی مخصوص مدل فعلی استفاده کنید.مشاهده منبع و مشخصات فعلی ↗
منحنی عملکرد فعلی، نقشه ابعادی و سند الکتریکی را برای هر مدل فهرست نهایی درخواست کنید. پسوند دقیق و اصلاح سند را در مشخصات خرید نگه دارید. یک نام خانوادگی به تنهایی نمی تواند رفتار نصب، عرضه یا کنترل قابل تعویض را ایجاد کند.
چگونه می‌توانید طرفداران فهرست نهایی را قبل از تولید تأیید کنید؟
نمونه را با محفظه، فیلتر، محافظ و اجزای خروجی مورد نظر بسازید. بازنگری فن و کنترلر را در رکورد تست شناسایی کنید، سپس شرایط پذیرش را قبل از انجام اندازه گیری ها مشخص کنید. هدف نشان دادن این است که مونتاژ پیشنهادی یک نیاز قابل تکرار را برآورده می کند، با اطلاعات کافی برای مهندس دیگری که بتواند مقایسه را تکرار کند.
جریان هوا، فشار، ورودی الکتریکی و مشاهدات دمای مربوطه را در تقاضای عادی و در موارد محدود مشخص شده ثبت کنید. اندازه‌گیری‌های آکوستیک را تحت روش مورد توافق قرار دهید. نتایج فیلتر-فیلتر و بارگذاری شده- را از هم جدا نگه دارید و مقادیر اندازه‌گیری شده را از تخمین‌ها متمایز کنید. اندازه گیری خالی باید تا پایان آزمایش خالی بماند.
رفتار کنترل و همچنین عملکرد ثابت را بررسی کنید. پاسخ مورد انتظار به حداقل فرمان، تغییرات در تقاضا و هرگونه از دست دادن مشخص شده-در-شرایط سیگنال را تأیید کنید. برای آرایه های فن، سناریوی قطعی توافق شده و رفتار فن های باقیمانده را مستند کنید. از تلقی موفقیت‌آمیز{5}}آزمایش فن به عنوان مدرکی مبنی بر اینکه آرایه کامل هر مورد عملیاتی را برآورده می‌کند، خودداری کنید.
با بررسی تنظیمات اندازه گیری، مقاومت سیستم، نشت هوا و تنظیمات کنترل در برابر پیکربندی تایید شده، اختلافات را برطرف کنید. هر تغییر اصلاحی را ثبت کنید. هنگامی که مونتاژ معیارهای پذیرش خود را برآورده کرد، صورتحساب مواد، تنظیمات و نقشه های آزمایش شده را به عنوان مرجع تولید حفظ کنید. این انتخاب فن گریز از مرکز اصلی را به پیکربندی متصل می کند که تیم های خرید، تولید و خدمات می توانند آن را شناسایی کنند.
سوالات متداول
آیا یک فن سانتریفیوژ بزرگتر همیشه کارآمدتر است؟
نه. کارایی به محل کار فن و پیکربندی کامل بستگی دارد. اندازه های نامزد را در جریان هوا و فشار یکسان، از جمله محدوده کنترل، تلفات نصب و فضای موجود، مقایسه کنید.
آیا می توانم فن سانتریفیوژ AC را با نسخه EC جایگزین کنم؟
به طور بالقوه، پس از بررسی منحنی وظیفه، عرضه، ابعاد و الزامات کنترل. نصب کامل را مطابقت دهید و مونتاژ جایگزین را تأیید کنید. برچسب "EC" افت-در سازگاری ایجاد نمی کند.
آیا می توان از حداکثر جریان هوای کاتالوگ برای یک واحد فیلتر شده استفاده کرد؟
فقط در صورتی که فشار و پیکربندی مربوطه نیاز واحد را برآورده کند. از یک منحنی که شامل مقاومت مربوطه است استفاده کنید و نتیجه مونتاژ شده را با فیلتر و محفظه مورد نظر تأیید کنید.
اولین بررسی زمانی که جریان هوای نصب شده خیلی کم است چیست؟
فرمان سرعت واقعی، وضعیت مسیر هوا و مبنای اندازه گیری را تأیید کنید. قبل از اینکه فرض کنید موتور یا پروانه باید تعویض شود، اینها را با نقشه انتخابی کار و نصب مقایسه کنید.
چگونه باید تامین کنندگان فن سانتریفیوژ را مقایسه کنم؟
از هر تأمین‌کننده‌ای بخواهید که-شواهد، نقشه‌ها، اسناد کنترل‌ها و شرایط پذیرش نمونه، وظایف یکسانی داشته باشد. سپس شرایط تحویل، پشتیبانی و تجاری را برای مدل پیشنهادی دقیق مقایسه کنید.
با نقطه عملیاتی خود شروع کنید
جریان هوا، فشار، ولتاژ، فضای موجود و کاربرد خود را با Blauberg Motoren به اشتراک بگذارید تا در مورد تنظیمات فن مناسب بحث کنید.
در مورد نیاز هواداران خود بحث کنید →منابع و دامنه
اسناد مدل در 29 سپتامبر 2026 بررسی شد. نمای کلی خانواده محصول-در 30 سپتامبر 2026 به‌روزرسانی شد. تصویر اول یک طرح‌بندی بازطراحی‌شده بر اساس آثار هنری محصول ارائه‌شده شرکت-است. این مقاله یک روش انتخاب را توضیح می دهد و شامل یک محاسبه گویا است. آزمایش آزمایشگاهی جدید یا مطالعه موردی نصب را گزارش نمی کند.
- Blauberg GK-B400E-EC-05: نمودار عملکرد، ابعاد و سیم کشی.
- DOE: بهبود عملکرد سیستم فن: فن{0}}اصول سیستم و ارزیابی انرژی.
- AMCA: کاهش اثر سیستم: ضررهای مربوط به نصب-.
