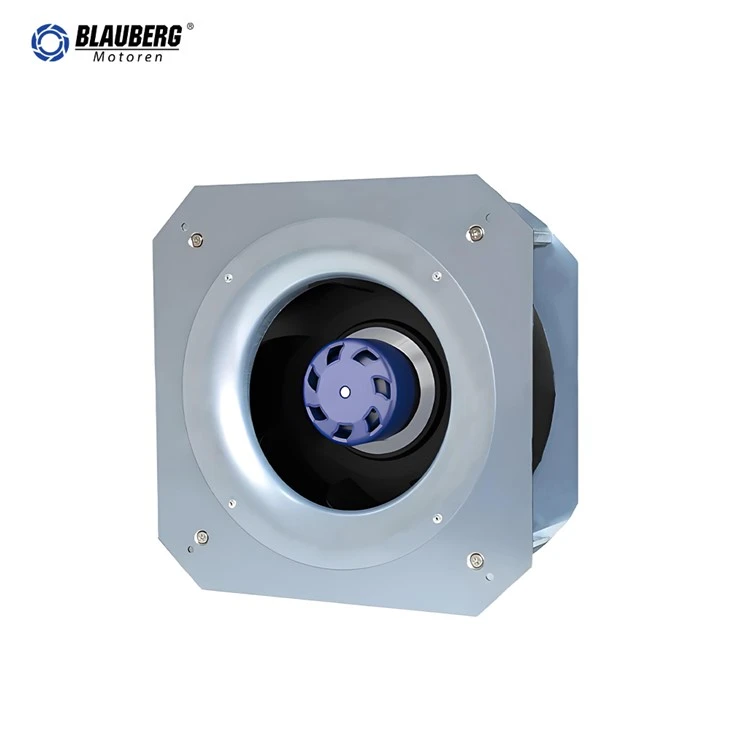

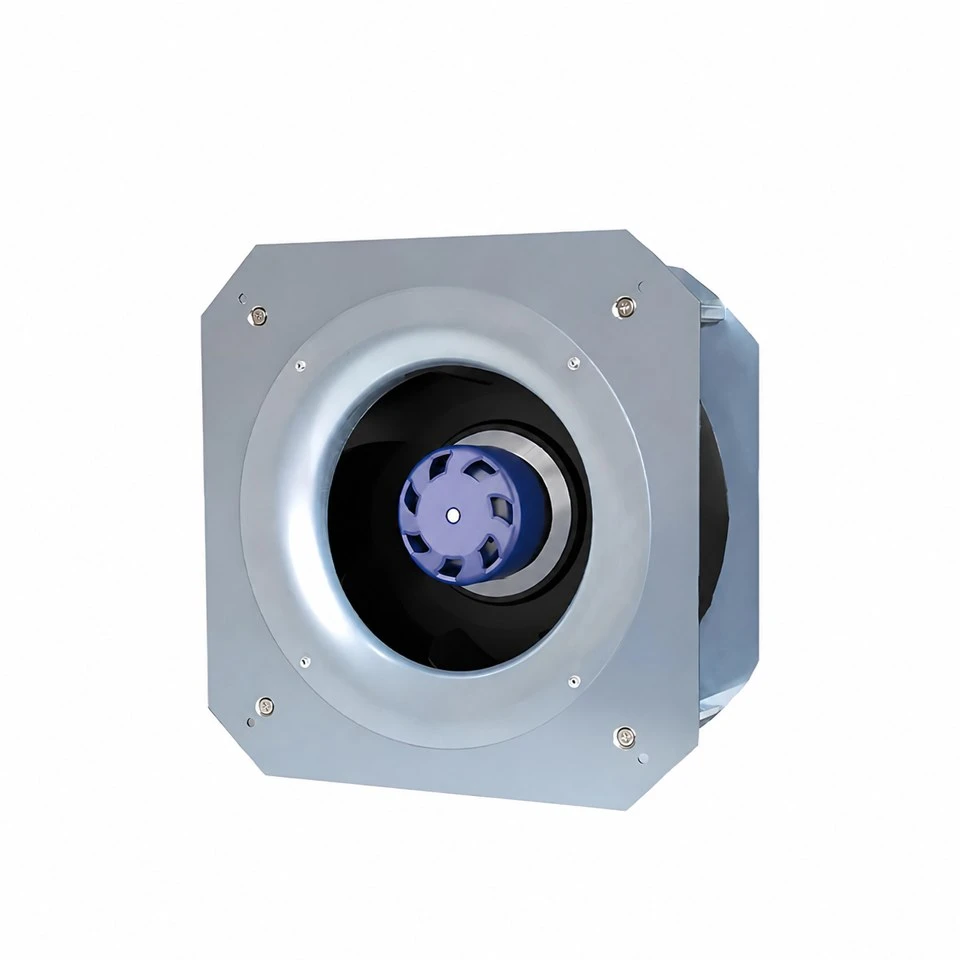

Blauberg GL-B175B-EC{3}}M3 یک فن پلاگین گریز از مرکز منحنی معکوس 230 VAC EC با پروانه PA+GF، حفاظت IP55 و حفاظت موتور یکپارچه است. این دستگاه با سرعت نامی 2800 RPM کار می کند و از کنترل سرعت 0-10 ولت و PWM پشتیبانی می کند.

اطلاعات پایه

مدل	GL{0}B175B-EC-M3	نوع محصول	فن سانتریفیوژ منحنی EC رو به عقب
فاز	1~	ولتاژ نامی	230 VAC
فرکانس	50/60 هرتز	سرعت اسمی	2800 +/-5% RPM
حداکثر برق ورودی	55 W	حداکثر جریان ورودی	0.4 A
سطح صدا	65 دسی بل (A)	دمای محیط	-25 درجه سانتیگراد تا +60 درجه سانتیگراد
گواهینامه	CCC، CE، RoHS	تاریخ انتشار	28 ژوئن 2024

توضیحات فنی

ابعاد	226 × 226 × 89 میلی متر	مواد پروانه	PA+GF
چرخش	در جهت عقربه های ساعت، به سمت روتور مشاهده می شود	سطح روتور	اسپری پلاستیک
درجه حفاظت	IP55	کلاس عایق	کلاس B
حالت عملیاتی	S1	بلبرینگ	بلبرینگ
نوع موتور	موتور EC روتور خارجی	رطوبت عملیاتی	5 تا 90 درصد RH
طول کابل	500+/-20 میلی متر	RoHS	همه مواد مطابق با RoHS هستند
تعداد تیغه ها	7	موقعیت نصب	هر
حفاظت موتور	حفاظت روتور قفل-، حفاظت حرارتی، حفاظت در برابر ولتاژ و اضافه ولتاژ، حفاظت در برابر جریان اضافه و استارت نرم

برنامه کاربردی محصول

1	ستون شارژ	9	پروژه خنک کننده تجهیزات
2	سیستم اگزوز دود آشپزخانه	10	پروژه واحد تهویه
3	پروژه FFU	11	پروژه AHU
4	خنک کننده اتاق کامپیوتر	12	پروژه تصفیه هوا
5	هوای ترانزیت ریلی{0}}تهویه مطبوع	13	پروژه مبدل حرارتی
6	لوازم برقی	14	پروژه کانتینر مخابراتی
7	پروژه FanGrid	15	پروژه خنک کننده مرکز داده
8	پروژه تجهیزات تهویه	16	سیستم خنک کننده صنعتی

عملکرد هوایی

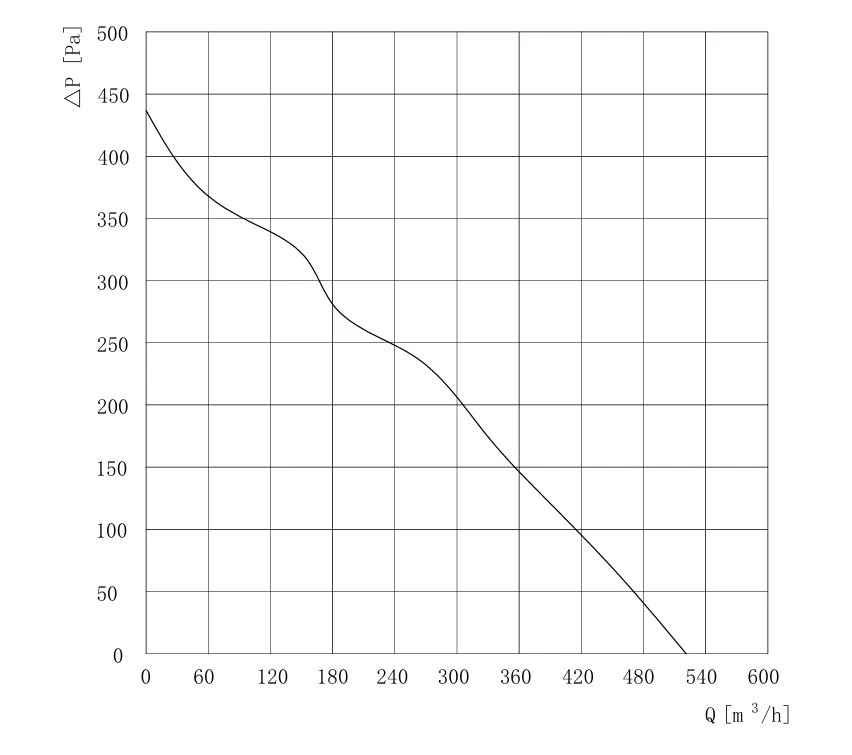

GL-B175B-EC-M3 air performance curve

عملکرد هوا بر اساس رده نصب A AMCA 210 / GB 1236 اندازه گیری می شود. مقادیر در شرایط اندازه گیری مشخص شده معتبر هستند و ممکن است با نصب متفاوت باشند. برای انحراف از پیکربندی استاندارد، پارامترهای واحد نصب شده را بررسی کنید.

ابعاد کلی1 کابل AC PVC 3×AWG20

2 کابل DC PVC 4×AWG24

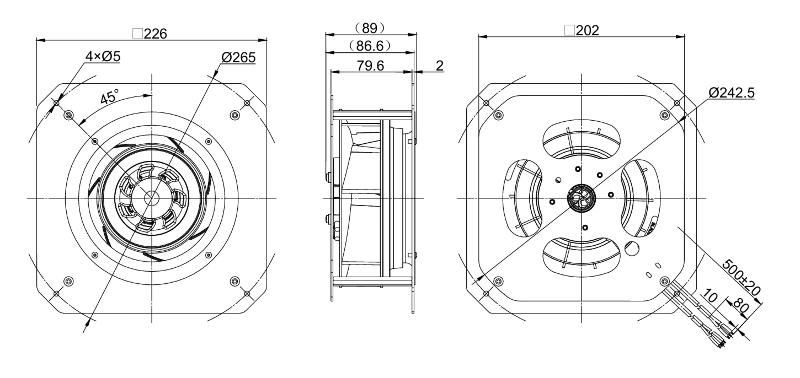

GL-B175B-EC-M3 overall dimensions

اتصال برق

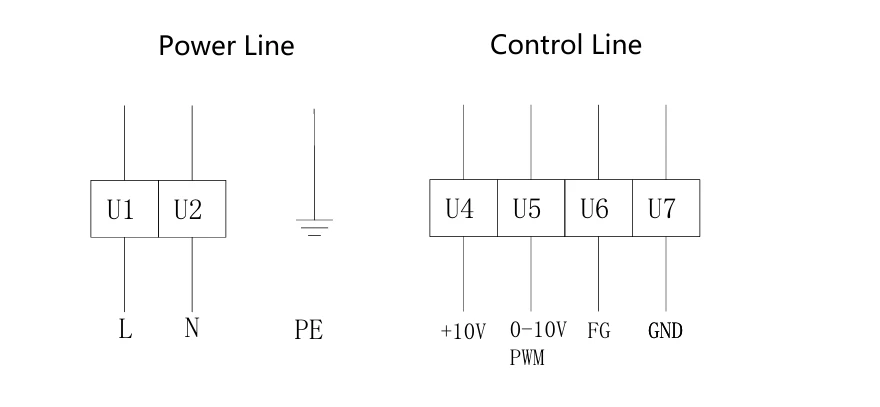

GL-B175B-EC-M3 electrical connection

خط	اتصال	تعیین	رنگ	تابع
خط برق	PE	PE	سبز / زرد	زمین محافظ
خط برق	U1	L	قهوه ای	سیم زنده
خط برق	U2	N	آبی	سیم خنثی
خط کنترل	U4	+10V	قرمز	خروجی خارجی +10 VDC
خط کنترل	U5	کنترل سرعت	زرد	0-ورودی سازگار با 10 ولت و PWM. حداکثر مقدار PWM 10 ولت
خط کنترل	U6	بازخورد سیگنال	سفید	خط سیگنال خروجی RPM، 2 پالس در هر دور
خط کنترل	U7	GND	آبی	زمین

سرعت کامل با اتصال سیم قرمز +10 VDC و سیم زرد VSP به دست می آید. برای کنترل 0-10 VDC، فن بالاتر از 1.0 VDC شروع می شود و زیر 0.5 VDC متوقف می شود. کنترل PWM از دامنه توصیه شده 10 VDC و فرکانس 1-10 کیلوهرتز استفاده می کند. فن بالای 10 درصد کار شروع می شود و زیر 5 درصد کار متوقف می شود. همچنین ممکن است از یک پتانسیومتر 10 کیلو اهم استفاده شود.

The fan provides a speed output signal. The Vfg supply and pull-up resistor are connected by the customer. Vfg = 3-30 VDC; R >= 1000 x Vfg Ohm.

توجه داشته باشید

خطوط برق و کنترل را کاملاً مطابق با نمودار سیم کشی وصل کنید تا از آسیب به فن جلوگیری شود.

سیم سیگنال سفید را مستقیماً به سیم سیگنال قرمز یا منبع تغذیه DC خارجی وصل نکنید.

اگر فن شروع به کار نکرد، سرعت ولتاژ ورودی را کنترل کنید{0}. پس از اعمال برق به پروانه یا روتور دست نزنید.

فن چند ثانیه طول می کشد تا راه اندازی شود. پروانه یا روتور را در حالی که برق است یا با سرعت کم کار می کند، لمس نکنید.

افرادی که توانایی جسمی، ذهنی، حسی یا عملی لازم را ندارند باید فقط تحت نظارت مسئولانه از پنکه استفاده کنند. دور از دسترس کودکان نگهداری شود.

کابل برق آسیب دیده باید توسط سازنده تعویض شود.

موتور بخشی از فن است و نباید بدون پروانه یا بار کار کرد.

واحدهای بسته بندی مجدد را در یک انبار تمیز و دارای تهویه در دمای -40 درجه سانتیگراد تا +80 درجه سانتیگراد، رطوبت نسبی حداکثر 95٪، بدون گاز خورنده و حداقل 15 سانتی متر بالاتر از سطح زمین نگهداری کنید.

قبل از استفاده مشخصات فنی را به دقت بخوانید.

فن را دور از دسترس کودکان نصب کنید و اجازه ندهید کودکان از این محصول استفاده کنند.

حق تفسیر نهایی این مشخصات متعلق به Blauberg است.

عمر و نگهداری، گارانتی

طول عمر طراحی 50000 ساعت است که با عمر بلبرینگ در دمای 40 درجه سانتیگراد محدود می شود. عمر مفید واقعی بسته به دما، رطوبت، روش نصب، بار فن و سایر شرایط عملیاتی متفاوت است.

فن را هر 3-6 ماه یکبار با توجه به محیط کار تمیز و نگهداری کنید.

کل دوره ضمانت دستگاه-دو سال از تاریخ تحویل است. خرابی‌های مربوط به کیفیت{2}}پوشش داده می‌شوند. خسارات ناشی از جداسازی نامناسب، جابجایی، صدمات{3}}ساختار انسان، بلایای طبیعی یا فورس ماژور مستثنی است.
