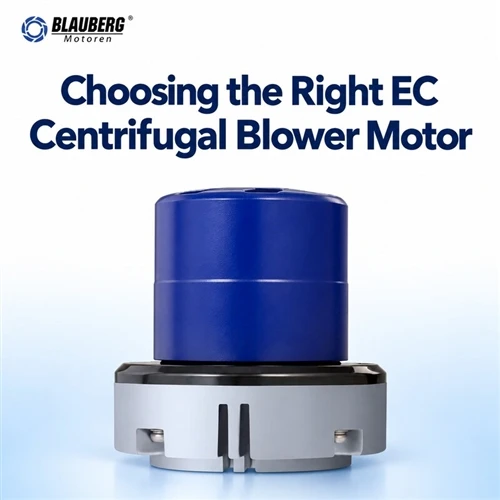

چگونه موتور دمنده گریز از مرکز EC مناسب برای پروژه خود را انتخاب کنم؟

اگر تا به حال به یک خیره شده باشیدتهویه مطبوعشماتیک، طراحی تهویه صنعتی، یا حتی یک پروژه کیفیت هوای DIY و تعجب کردم، "صبر کنید، آیا واقعاً برای این کار به یک موتور دمنده گریز از مرکز EC نیاز دارم؟" تو تنها نیستی من بیش از 8 سال است که موتورهای دمنده EC را می فروشم و تعداد افرادی که به میز من می آیند می گویند که موتور اشتباهی خریده اند (برای این کار خیلی ضعیف است یا آنقدر انرژی هدر می دهند که بودجه خود را در 6 ماه تمام کرده اند) به شدت افزایش یافته است. موتورهای EC زیبا به نظر می‌رسند، اما آنها فقط اسب‌های کاری هستند که همه چیز را از AC پشت بام دفترتان گرفته تا تبادل هوای اتاق تمیز بیمارستان را تامین می‌کنند. گرفتن؟ انتخاب مناسب فقط به این معنی نیست که بزرگترین موجود در انبار را بدست آورید. این در مورد تطبیق آن با نیازهای خاص پروژه شما است، و این همان جایی است که بیشتر افراد دچار مشکل می شوند.

بیایید با اصول اولیه شروع کنیم: چرا EC نسبت به موتورهای AC قدیمی که همه برای چندین دهه استفاده می کردند؟ موتورهای AC صدای بلندی دارند، هنگامی که شما به طور کامل کار نمی کنید انرژی را هدر می دهند، و تنظیم دقیق آنها سخت است. موتورهای EC (تعویض الکترونیکی)؟ آنها بدون براش هستند، دارای کنترل های داخلی هستند و می توانند سرعت را کاملاً مطابق با نیازهای سیستم شما تنظیم کنند. این بدان معناست که صورت‌حساب‌های انرژی کمتر، عملکرد بی‌صداتر و طول عمر طولانی‌تر - همه اینها زمانی که پروژه شما قرار است بیش از 10 سال طول بکشد، بسیار بیشتر از آنچه فکر می‌کنید اهمیت دارند. اما نکته اینجاست: همه موتورهای دمنده EC یکسان ساخته نمی شوند. یک بار مردی را داشتم که یک موتور کوچک 120 واتی را برای یک انبار 2000 فوت مربعی آورد و تعجب کردم که چرا سقف او همیشه با هوای کهنه مرطوب بود. اوه بیایید دقیقاً نحوه جلوگیری از این اشتباه را توضیح دهیم.

ابتدا روی «انتخاب سمت راست» توقف کنیدموتور ECسفر: نیازهای جریان هوا و فشار سیستم خود را مشخص کنید. این غیرقابل مذاکره است، و این مرحله ای است که اکثر مردم از آن صرف نظر می کنند، زیرا به نظر می رسد اصطلاحات ریاضی است. اما ساده است، قول می دهم. جریان هوا بر حسب CFM (فوت مکعب در دقیقه) اندازه گیری می شود - این همان مقدار هوای است که سیستم شما برای حرکت نیاز دارد. فشار بر حسب پاسکال اندازه گیری می شود. در حال حاضر) - موتور باید چقدر آن هوا را از طریق کانال ها، فیلترها یا موانع دیگر فشار دهد.

بیایید این را به محصولات واقعی که من می فروشم گره بزنیم، زیرا اینگونه عملاً این را خواهید دید. اگر برای راه اندازی تهویه مطبوع اداری یا مسکونی کوچک به یک موتور نیاز دارید، [230vفن های گریز از مرکزبا موتور روتور خارجی 0-10v] یک شرط خوب است. این برای نیازهای فشار متوسط ​​کالیبره شده است، بنابراین 1000 تا 2500 CFM را بدون کار زیاد کنترل می کند، و کنترل 0-10 ولت به این معنی است که می توانید سرعت را از راه دور تغییر دهید (برای ساختمان های هوشمند عالی است). اما اگر در حال کار بر روی یک فضای کوچک و تنگ مانند یک اگزوز فن حمام یا یک کمد سرور کوچک هستید - چیزی کوچکتر منطقی است. موتور EC Blauberg MEC3L-72-25P 72mm 230V 115W برای تنظیمات فشرده ساخته شده است. در 72 میلی متر، در آن نقاط نصب باریک قرار می گیرد و خروجی 115 وات آن برای 200 تا 800 CFM کافی است، که دقیقا همان چیزی است که پروژه های کوچک مسکونی یا سرگرمی به آن نیاز دارند. من نمی توانم به شما بگویم که چند نفر با گرفتن این کانال به جای یک موتور بزرگتر و بزرگتر، پروژه خود را از نیاز به یک کانال سفارشی نجات داده اند.

بعدی: نیازهای منبع تغذیه و کنترل. این منطقه دیگری است که می بینم مردم پول را هدر می دهند. موتورهای EC با برق 115 ولت یا 230 ولت کار می کنند و انتخاب اشتباه به این معنی است که باید کل سیستم خود را دوباره سیم کشی کنید یا بدتر از آن، موتور را قبل از اینکه حتی کار کند بسوزانید. 230 ولت برای پروژه های صنعتی بزرگتر استاندارد است زیرا می تواند قدرت بیشتری را در فواصل طولانی تر بدون از دست دادن ولتاژ فشار دهد. 115 ولت برای پروژه های کوچکتر، مسکونی یا تجاری سبک که در آن خطوط برق سنگینی در فضا وجود ندارد، عالی است.

همچنین به چه نوع کنترلی نیاز دارید؟ آیا می خواهید یک کلید روشن/خاموش ساده داشته باشید یا برای صرفه جویی در مصرف انرژی باید سرعت را از راه دور تنظیم کنید؟ اکثر موتورهای EC دارای نوعی کنترل هستند و 0-10 ولت استاندارد صنعتی برای کنترل سرعت متغیر است زیرا ارزان است و تقریباً با هر سیستم اتوماسیون ساختمانی کار می کند. اگر روی پروژه کوچکی کار می کنید که به سرعت متغیر نیاز ندارد، می توانید با یک موتور EC با سرعت ثابت که مقرون به صرفه تر است، استفاده کنید.

صبر کنید، بیایید در مورد آن گزینه 115 ولت صحبت کنیم زیرا همیشه از من در مورد آن سوال می شود. [115v Motor Out Centrifugal Fan Motor 0-10 V Motor Blower] برای هرکسی که در بازسازی HVAC مسکونی، یک انبار کوچک یا یک سیستم تهویه گلخانه کار می کند، مناسب است. این دستگاه با برق خانگی استاندارد 115 ولت سازگار است، بنابراین برای ارتقای سیم کشی خود نیازی به آوردن برقکار ندارید و کنترل 0-10 ولت به این معنی است که می توانید سرعت را در صورت نیاز تنظیم کنید. من سال گذشته یک مشتری داشتم که از آن برای گلخانه خود استفاده کرد - او سرعت فن را بر اساس دما تنظیم می کند و او گفت که در سال اول قبض برق خود را برای تهویه 30٪ کاهش داده است. این همان بردی است که ما دوست داریم ببینیم.

عامل بزرگ دیگر: اندازه و فضای نصب. من نمی توانم به شما بگویم که چند بار یک نفر موتوری را سفارش داده است زیرا دارای رتبه مناسب CFM است، فقط متوجه شدم که در کانال یا براکت نصبی که دارد جا نمی شود. موتورهای EC در همه اندازه‌ها وجود دارند، از واحدهای کوچک 50 میلی‌متری برای فن‌های اگزوز کوچک تا موتورهای بزرگ 200 میلی‌متری برای تهویه صنعتی. قبل از اینکه به مشخصات موتور نگاه کنید، محل نصب خود را اندازه بگیرید، ارتفاع، عرض، عمق و الگوی سوراخ براکت های نصب. اگر روی یک پروژه صنعتی با کانال های بزرگ کار می کنید، به چیزی با قدرت کافی برای عبور هوا از آن خطوط بزرگ نیاز دارید. [230v 170W Big Motor Ec Fan Centrifugal Fan Electrical] برای این کار ساخته شده است. در 170 وات، فشار بالاتر و CFM بالاتر (تا 4000 CFM) را تحمل می کند، بنابراین برای انبارها، کارخانه های تولیدی یا سیستم های تجاری بزرگ HVAC مناسب است. همچنین برای عملکرد مداوم دارای درجه دوام است، که برای راه‌اندازی‌های صنعتی که موتور 24/7 کار می‌کند ضروری است.

اگر جایی بین این دو هستید - مانند یک ساختمان اداری با اندازه متوسط ​​یا یک فروشگاه خرده فروشی - [موتور بدون برس پنکه گریز از مرکز Big Motor Ec 230 ولت 115 وات] میانه خوبی است. در 115 وات، به اندازه کافی برای کارکرد مجرای فشار متوسط ​​(1000 تا 3000 CFM) قدرتمند است، اما همچنان از نظر انرژی کارآمد است، بنابراین نیازی به صرف هزینه های گزاف برای برق ندارید. من اینها را در فضاهای خرده فروشی 10000 فوت مربعی نصب کرده ام، و تبادل هوا را به خوبی انجام می دهند - حتی زمانی که فروشگاه مملو از مردم است و نیاز به تهویه اضافی دارد.

دوام و سطح سر و صدا را فراموش نکنیم، به خصوص اگر پروژه شما در یک فضای اشغال شده باشد. موتورهای EC بسیار کم صداتر از موتورهای AC قدیمی هستند، اما برخی برای محیط های سنگین و پر سر و صدا (مانند کارخانه های تولید) و برخی دیگر برای فضاهای آرام (مانند دفاتر یا بیمارستان ها) طراحی شده اند. اگر برای شما مهم است، به دنبال موتورهایی با درجه‌بندی سطح نویز (اندازه‌گیری شده در دسی‌بل) باشید. موتورهای کوچکتر، مانند Blauberg MEC3L-72-25P، برای فضاهای مسکونی که صدای فن با صدای بلند آزاردهنده است، بسیار بی صدا هستند. موتورهای صنعتی بزرگتر سطح سر و صدای بالاتری دارند، اما برای تحمل شرایط سخت ساخته شده اند، بنابراین برای انبارهایی که سر و صدا در آن ها نگرانی اصلی نیست ارزش آن را دارند.

اوه، و بهره وری انرژی - این یک مورد بزرگ است که اکثر مردم هنگام انتخاب موتور از آن غافل می شوند. موتورهای EC بسیار کارآمدتر از موتورهای AC هستند، اما برخی از آنها بهتر از سایرین هستند. به دنبال موتورهایی با رتبه‌بندی IE (بازده بین‌المللی) بالا باشید - IE4 برای موتورهای EC بالاترین میزان است و به این معنی است که بیشترین هزینه را در قبض برق خود صرفه‌جویی خواهید کرد. به عنوان مثال، یک موتور AC استاندارد ممکن است بازدهی 60-70٪ داشته باشد در حالی که یک موتور EC 80-90٪ است. در طی 10 سال، این تفاوت به هزاران دلار می رسد. فرض کنید موتوری دارید که 8 ساعت در روز و 365 روز در سال کار می کند. تفاوت 10 درصدی راندمان بین یک موتور EC خوب و یک موتور بد به این معنی است که شما سالانه 500 دلار اضافی برای برق خرج خواهید کرد. این کار بیهوده ای است.

صبر کنید، بیایید در مورد اشتباهات رایجی که می بینم مردم مرتکب می شوند صحبت کنیم، زیرا اجتناب از این اشتباهات شما را از سردرد زیادی نجات می دهد. اول، فقط به دنبال بالاترین موتور CFM که می توانید پیدا کنید نروید. اگر موتوری بخرید که می تواند 5000 CFM را جابجا کند اما سیستم شما فقط به 2000 CFM نیاز دارد، انرژی را هدر می دهید و قبوض آب و برق بیشتری خواهید داشت. دوم، فشار را فراموش نکنید. موتوری که برای فضاهای باز عالی است ممکن است فشار کافی برای عبور هوا از طریق مجرای طولانی را نداشته باشد. چند سال پیش مشتری داشتم که یک موتور 2000 CFM برای یک داکت 100 فوتی خرید و به سختی هوا را جابجا کرد زیرا فشار برای آن مدت طولانی بسیار کم بود. سوم، منبع تغذیه را نادیده نگیرید. اگر ساختمان شما فقط 115 ولت برق دارد، موتور 230 ولت سفارش ندهید، برای ارتقا باید با یک برقکار تماس بگیرید که گران و وقت گیر است. چهارم، از فضای نصب غافل نشوید. من از مشتریان داشتم که موتورها را پس می‌فرستند، زیرا دهانه کانال‌هایشان را اندازه‌گیری نمی‌کردند، بنابراین موتور آنقدر بزرگ بود که جا نمی‌شد.

اکنون، بیایید همه اینها را در یک چک لیست سریع که می توانید برای پروژه بعدی خود استفاده کنید، کنار هم قرار دهیم:

1. CFM و فشار مورد نیاز خود را محاسبه کنید: از یک داکتولاتور یا ابزار اندازه گیری تهویه مطبوع استفاده کنید تا بفهمید چقدر هوا نیاز دارید و موتور چقدر باید آن را فشار دهد.
2. منبع تغذیه خود را بررسی کنید: 115 ولت است یا 230 ولت؟ این بلافاصله گزینه های موتور شما را محدود می کند.
3. در مورد نیازهای کنترل تصمیم بگیرید: آیا به سرعت متغیر (0-10v) یا سرعت ثابت نیاز دارید؟
4. فضای نصب خود را اندازه گیری کنید: عرض، ارتفاع، عمق و الگوی سوراخ نصب.
5. رتبه راندمان را انتخاب کنید: به دنبال موتورهای دارای رتبه IE4 برای صرفه جویی در قبوض انرژی باشید.
6. دوام را با محیط خود مطابقت دهید: فضاهای مسکونی آرام در مقابل محیط های صنعتی خشن.
7.

اگر هنوز مطمئن نیستید، این کاملا طبیعی است. من سال‌هاست که این کار را انجام می‌دهم، و حتی مشخصات پروژه‌های صنعتی بزرگ را دوباره بررسی می‌کنم. بهترین بخش در مورد موتورهای EC این است که تقریباً برای هر پروژه ای مناسب است - فقط باید بدانید که به دنبال چه چیزی باشید.

بیایید این را با یک مثال سریع از نحوه عملکرد این در زندگی واقعی جمع بندی کنیم. فرض کنید در حال کار بر روی یک ساختمان اداری 2500 فوت مربعی با مجرای 50 فوتی هستید که به 2200 CFM، کنترل سرعت متغیر و عملیات بی صدا برای فضاهای اشغالی نیاز دارد. چه چیزی را انتخاب می کنید؟ [فن های گریز از مرکز 230 ولت با موتور روتور خارجی 0-10 ولت] دقیقاً همین است. دارای CFM و فشار مناسب است، با ولتاژ 230 ولت (استاندارد برای ساختمان های تجاری) کار می کند، دارای کنترل 0-10 ولت است و برای یک دفتر کار به اندازه کافی بی صدا است. مثال دیگر: صاحب خانه در حال ارتقاء فن اگزوز حمام خود، به 300 CFM، 115 ولت و اندازه کوچک نیاز دارد. Blauberg MEC3L-72-25P به اندازه کافی کوچک است که در مجرای موجود قرار می گیرد، از برق استاندارد خانگی استفاده می کند، و به اندازه کافی ساکت است که هنگام تماشای تلویزیون صدایی نشنود.

در پایان روز، انتخاب موتور دمنده گریز از مرکز EC مناسب لازم نیست پیچیده باشد. این در مورد تطبیق نیازهای خاص پروژه شما با مشخصات موتور است و نه فقط حدس زدن بر اساس قیمت یا برند. من به صدها مشتری کمک کرده ام تا موتور مناسب را انتخاب کنند، و می توانم به شما بگویم که آنهایی که برای انجام این مرحله وقت می گذارند، در نهایت با سیستم هایی مواجه می شوند که سال ها بدون مشکل کار می کنند، در مصرف انرژی صرفه جویی می کنند و از دردسر بازگرداندن قطعه اشتباه اجتناب می کنند.

اگر روی پروژه ای کار می کنید و هنوز مطمئن نیستید که کدام موتور برای شما مناسب است، من اینجا هستم تا به شما کمک کنم. خواه برای محاسبه CFM و فشار به کمک نیاز داشته باشید، منبع تغذیه را مشخص کنید، یا فقط می خواهید دوباره بررسی کنید که آیا موتوری با فضای شما سازگار است، در تماس با آن درنگ نکنید. ما تمام محصولات ذکر شده در اینجا و موارد دیگر را داریم، بنابراین می توانیم دقیقاً آنچه را که برای پروژه خود نیاز دارید پیدا کنیم.

مراجع:

1. وزارت انرژی آمریکا (2022).سیستم HVACراهنمای کارایی
2. انجمن بین المللی حرکت و کنترل هوا (2021).دمنده گریز از مرکزاستانداردهای مشخصات موتور
3. کمیسیون بین المللی الکتروتکنیکی (2020). رتبه بندی راندمان IE برای موتورهای الکتریکی.
4. گروه بلوبرگ (2023). کتابچه راهنمای کاربرد موتور EC برای سیستم های تهویه.
5. اداره ایمنی و بهداشت حرفه ای. (2022). بهترین روش های تهویه صنعتی
