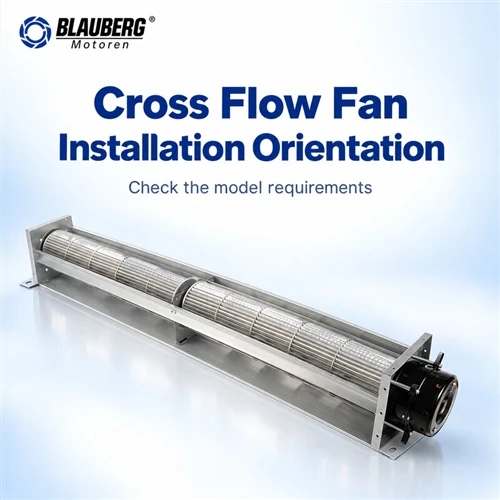

آیا فن‌های جریان متقاطع نیاز به جهت‌گیری نصب خاصی دارند؟

اگر تا به حال حفاری کرده ایدگرمایش، سیستم های تهویه یا خنک کننده (HVAC) برای وسایل تجاری، تنظیمات خنک کننده الکترونیکی یا حتی کنترل های آب و هوای خودرو، احتمالاً با فن های جریان متقاطع برخورد کرده اید. آن‌ها آن دسته از فن‌های باریک و شیک هستند که هوا را از طریق تیغه‌های خود به طرفین حرکت می‌دهند، برخلاف فن‌های محوری که هوا را مستقیماً به بیرون می‌برند. به عنوان فردی که سال ها این فن ها را تامین می کند، سوالات زیادی از نصاب ها، مهندسان و دست اندرکاران تهیه می کنم که یکی از رایج ترین آنها این است که "آیا فن های جریان متقاطع به جهت نصب خاصی نیاز دارند؟" این یک سوال کاملا منصفانه است، زیرا نصب اشتباه آنها می تواند بازده مخزن، ایجاد سر و صدا یا حتی شکستن پیش از موعد فن را فراهم کند. امروز، من این را با تجربه واقعی، مشخصات فنی، و نمونه هایی از فن های جریان متقاطع که در فروشگاه خود ذخیره می کنیم، تجزیه می کنم.

ابتدا بیایید آن را ساده نگه داریم:فن های جریان متقاطعدارای دو قسمت کلیدی تیغه های استوانه ای هستند که در امتداد یک محور افقی روی هم قرار گرفته اند و یک محفظه ایرفویل شکل که هوا را هم به داخل و هم به خارج عمود بر آن محور هدایت می کند. به همین دلیل است که آنها را "جریان متقاطع" می نامند (هوا دو بار از پره های فن عبور می کند، یک بار وارد و یک بار خارج می شود) به جای محوری، جایی که هوا به موازات پره ها حرکت می کند. اکنون، جهت گیری مستقیماً به نحوه عملکرد آن جریان هوا بستگی دارد. اگر فن را به پهلو بچرخانید یا آن را مانند یک فن محوری به صورت عمودی نصب کنید، مسیر هوای داخلی به هم می‌خورد.

بیایید یک ثانیه در مورد فیزیک جریان هوا صحبت کنیم. هنگامی که یک فن با جریان متقاطع به درستی نصب شود، هوا از یک طرف محفظه به داخل کشیده می شود و طرف دیگر را بیرون می راند و هر دو عمود بر محور طولانی فن حرکت می کنند. برای نصب افقی (متداول ترین راه اندازی)، به این معنی است که محور فن موازی با زمین است، هوا از چپ به راست یا راست به چپ در سراسر اتاق یا مجرای داخل آن حرکت می کند. اگر آن را به صورت عمودی نصب می کنید، فن را 90 درجه بچرخانید تا محور آن مستقیماً به سمت بالا و پایین باشد، گرانش و شکل بدنه با هوا به هم می خورد. هوا ممکن است به طور یکنواخت به داخل ورودی کشیده نشود یا در محفظه محبوس شود و تلاطم ایجاد کند. توربولانس = صدای بیشتر، هوای کمتر و فشار بیشتر به موتور.

صبر کنید، اما آیا در اینجا انعطاف پذیری وجود دارد؟ بیایید واقعی باشیم، ما مشتریانی را به ما گفته اند که به دلیل محدودیت فضا در یک دستگاه تنگ، "باید" یک پنکه جریان متقاطع را به صورت عمودی نصب کنند. من همیشه به آنها هشدار می دهم که ابتدا آن را آزمایش کنند، اما حتی پس از آن، افقی نقطه شیرین است. بیایید مدل های خاصی از پنکه را که می فروشیم برای ساخت این بتن تولید کنیم. را بگیریدفن های جریان متقاطع EC 80 میلی متری Blauberg VL-T080A-EE-696(R000)- این یک مدل بزرگ EC (تعویض الکترونیکی) است که در آن استفاده می شودسیستم های HVACبرای واحدهای خرده فروشی برگه مشخصات این فن به صراحت می گوید "نصب افقی ترجیح داده می شود" زیرا محفظه آن برای جریان هوا از سمت به طرف کالیبره شده است. آن را به صورت عمودی نصب کنید، و ما شاهد نتایج آزمایشی بودیم که 15 تا 20 درصد کاهش حجم هوا را نشان می‌داد، که برای دستگاهی که نیاز به جریان هوای ثابت دارد، ضربه بزرگی است.

فن های جریان متقاطع DC کوچکتر دارای اتاق تکان دادن بیشتری هستند، اما همچنان، جهت گیری اهمیت دارد. بیایید بگیریمفن‌های 40 میلی‌متری بلوبرگ VD-T040A-EE-1055(R001) DC Cross Flow- آن فن کوچک 40 میلی متری برای وسایل الکترونیکی کوچک مانند پایانه های POS دستی یا لوازم جانبی بازی است. از آنجایی که بسیار جمع و جور است، برخی از نصاب ها سعی می کنند آن را با زاویه کمی نصب کنند تا در یک دستگاه محکم قرار گیرد. اما حتی در اینجا، اگر آن را بیش از 15 درجه کج کنید، جریان هوا ناهموار می شود و منجر به ایجاد نقاط داغ در الکترونیک در حال خنک شدن آن می شود. رافن‌های جریان متقاطع 60 میلی‌متری Blauberg VD-T060A-EE-610(R001)کمی بزرگتر است، در ماشین‌های خودکار و تصفیه‌کننده‌های هوای کوچک استفاده می‌شود، و در برگه مشخصات آن ذکر شده است که نصب عمودی تنها در صورتی قابل قبول است که کانال‌های ورودی و خروجی را اصلاح کنید. هیچ تغییری وجود ندارد؟ به افقی بچسبید.

نکته دیگر: سایش موتور و یاتاقان. فن‌های جریان متقاطع به پره‌های متعادلی که به آرامی می‌چرخند متکی هستند و یاتاقان‌های آن‌ها برای تحمل وزن پره‌ها در زمانی که فن در جهت مورد نظر نصب می‌شود طراحی شده‌اند. اگر یک فن سنگین مانند VL-T080 را که تقریباً یک فوت طول دارد، به صورت عمودی بچرخانید، موتور و یاتاقان‌ها باید وزن کامل پره‌ها را تحمل کنند به‌جای اینکه اجازه دهند گرانش آن را در امتداد محور افقی توزیع کند. با گذشت زمان، این باعث اصطکاک یاتاقان، صدای بیشتر و طول عمر کوتاه‌تر می‌شود. ما چند سال پیش مشتری داشتیم که برای صرفه جویی در فضا یک فن عمودی Blauberg را در جهت عمودی نصب کرد و به جای 5 سالی که قرار بود دوام بیاورد، پس از 6 ماه مرد. این یک اشتباه پرهزینه است - ما مجبور شدیم آن را جایگزین کنیم، و آنها به سختی یاد گرفتند که جهت گیری فقط یک پیشنهاد نیست.

صبر کنید، اما بیایید با قلم مو خیلی پهن رنگ نکنیم. آیا فن هایی با جریان متقاطع برای نصب غیر افقی ساخته شده اند؟ بررسی سریع کاتالوگ ما نشان می‌دهد که همه فن‌های جریان متقاطع Blauberg، از جمله فن‌های فشردهبلوبرگ VF-T050A-EE-250(R001) فن های جریان متقاطع 50 میلی متری DCو حتی کوچکترفن‌های 43 میلی‌متری بلوبرگ VF-T043A-EE-300(R000) DC Cross Flow-برای نصب افقی طراحی شده اند. هیچ یک از آنها دارای برچسب یا خطوط مشخصات نیستند که می‌گویند می‌توانند به صورت عمودی و بدون هیچ تغییری نصب شوند. تنها استثناء فن های سفارشی جریان متقاطع است که اکثر مشتریان ما به آن نیازی ندارند - مدل های خارج از قفسه ما برای نصب استاندارد ساخته شده اند.

بیایید در مورد موارد استفاده در دنیای واقعی صحبت کنیم تا این مورد قابل ربط باشد. یک پرده هوا برای ویترین فروشگاه بگیرید - به یک فن با جریان متقاطع نیاز دارید که هوا را در سراسر درب بتابد تا هوای گرم یا سرد را در داخل نگه دارد. آن فن باید به صورت افقی، درست بالای در نصب شود، و هوا را در سراسر دهانه به سمت پایین دمد. اگر آن را به صورت عمودی نصب کنید و هوا را از یک طرف به طرف دیگر دمید، آن پرده هوای موثر را تشکیل نمی دهد و انرژی را برای گرم کردن یا خنک کردن فضا هدر خواهید داد. همانند کویل تهویه مطبوع برای یک کوره مسکونی که فن با جریان متقاطع را به صورت افقی نصب می کند، اطمینان حاصل می کند که هوا به طور یکنواخت از روی کویل عبور می کند و هر قسمت از آن را گرم یا خنک می کند. این جهت را به هم بزنید، و بخش‌هایی از سیم‌پیچ خیلی گرم یا خیلی سرد می‌شوند و به کارایی آسیب می‌رسانند.

یکی دیگر از اشتباهات رایج: مخلوط کردن دو طرف ورودی و خروجی. برخی از نصاب ها فکر می کنند، "این یک فن است، هوا را به یک طرف می دمد - اگر از طرف دیگر به آن نیاز داشتم، آن را برگردانید." اما چرخاندن 180 درجه فن به معنای تعویض ورودی و خروجی است که می تواند نحوه هدایت هوا را مختل کند. تیغه ها به گونه ای طراحی شده اند که هوا را به یک طرف بکشند و از طرف دیگر به بیرون فشار دهند و مسیر هوا معکوس شده و منجر به تلاطم و کاهش عملکرد می شود. این موضوعی متفاوت از جهت‌گیری (افقی در مقابل عمودی) است، اما یکی از دوستان نزدیک است که به نحوه صحیح نصب فن مربوط می‌شود.

بنابراین، غذای آماده در اینجا چیست؟ اگر با فن‌های استاندارد جریان متقاطع خارج از قفسه مانند فن‌هایی که ما عرضه می‌کنیم کار می‌کنید، پاسخ این است: بله، آنها به جهت نصب افقی خاصی نیاز دارند، با محور طولانی موازی با زمین، مگر اینکه برگه مشخصات به صراحت خلاف این را بیان کند. فن های DC کوچکتر ممکن است زاویه کمی را تحمل کنند، اما آن را فشار ندهید. فن های EC بزرگتر مانند VL-T080 در مورد نصب افقی سختگیر هستند زیرا عملکرد آنها به جریان هوای کالیبره شده متکی است.

اکنون، اگر روی پروژه‌ای کار می‌کنید که در آن فضا بسیار تنگ است و امکان نصب افقی وجود ندارد، ما را به‌خوبی معرفی کنید. ما می‌توانیم به شما کمک کنیم تا پنکه‌ای را انتخاب کنید که متناسب با چیدمان شما باشد یا تغییراتی را در مجرای شما پیشنهاد کنیم تا جریان هوا را بدون اختلال در عملکرد فن تنظیم کنید. ما با نصاب‌ها، مهندسان و حتی صاحبان مشاغل کوچک که به راه‌حل‌های سفارشی برای فضاهای دشوار نیاز داشتند، کار کرده‌ایم، و اینجا هستیم تا به شما کمک کنیم از اشتباهات پرهزینه‌ای مانند کاهش راندمان یا خرابی زودرس فن جلوگیری کنید. فقط برگه مشخصات مدل فن خود را حدس بزنید یا با تیم ما تماس بگیرید تا مطمئن شوید که آن را به درستی نصب می کنید.

اگر در مورد فن های جریان متقاطع سؤالی دارید، می خواهید مشخصات هر یک از مدل هایی را که ذکر کردیم بررسی کنید، یا برای انتخاب پنکه مناسب برای پروژه خود به کمک نیاز دارید، در ارتباط با تیم ما برای بحث در مورد نیازهای خود و ثبت سفارش درنگ نکنید.

مراجع

1. مشخصات محصول Blauberg Cross Flow Fans. Blauberg Ventilators GmbH.
2. دینامیک جریان هوا سیستم HVAC برای فن های متقاطع. ASHRAE Journal, Vol. 65، شماره 4، 2021.
3. نصب فن DC کوچک و تست عملکرد. Electronics Cooling Magazine, Vol. 27، شماره 3، 2020.
4. جهت گیری فن صنعتی و تجزیه و تحلیل سایش بلبرینگ. مجله مهندسی انرژی، جلد. 148، شماره 2، 2022.
5. عملکرد پرده هوای مسکونی: ملاحظات طراحی فن با جریان متقاطع. تحقیقات HVAC&R، جلد. 28، شماره 5، 2022.
